產品特色

• 8軸EtherCAT運動控制器，最小同步時間可達2 ms

• 采用符合國際IEC 61131規范的CODESYS集成開發軟件平臺，整合相關設備自動化需求

• 支持現有AS I/O模塊，降低用戶的額外配置成本，及完成彈性的擴充性

• 內置Ethernet * 2 / RS-485 / RS-232編碼器等多種接口，同時連接更多裝置

• 集成開發環境：同一平臺可進行配置運動軸，提供各種運動控制規劃工具，包含 PLCopen MC 標準功能塊、E-CAM 編輯器和定位規劃，圖表工具等

• 支持 IEC 61131-3 的國際編輯語言 (FBD、LD、ST、SFC、CFC)，滿足各種開發方式

• 支持 OPC UA (Server)，無需另購 OPC UA gateway連接信息管理系統

應用領域

• 木材加工、包裝、印刷、紡織、制藥等各種自動化行業

技術規格

運動控制網絡：

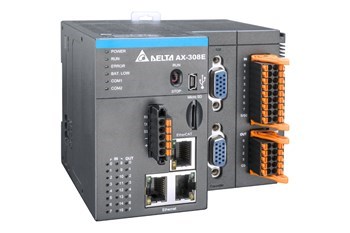

1. -AX-308E：EtherCAT (100 Mbps)

同步軸數/時間：最多控制16軸 (實軸+虛軸+脈沖軸)

1. -8軸 / 2 ms，最多8實軸 (EtherCAT)

2. -最多4脈沖軸

電子凸輪功能

1. -凸輪表數量：80

2. -單一凸輪表最大點數：256點

程序/性能

1. -程序容量：8 MB / 變量容量 (停電保持)：768 kbps / 變量容量 (無停電保持)：16 MB

2. -LD指令運行時間：5 ns / 算數指令 (LREAL數據類型)：36 ns

通訊接口

1. -編程/串行通訊口：Mini USB(2.0) / RS 232 / RS 485各1組

2. -2組Ethernet通訊口，支持Modbus TCP(Server + Client = 32) 及EtherNet/IP (Scanner/Adapter)，Scanner可連接最多 8個Adapter

I/O界面

1. -內置2個增量型編碼器接口和1個SSI絕對型編碼器接口

2. -主機內置6組高速計數器 (200 kHz) ，4組脈沖輸出 (200 kHz)

3. -最大I/O擴充點數：輸入 8,192 bytes / 輸出 8,192 bytes

4. -最大擴充模塊：共32臺 (模擬：16臺)

內置Micro SD卡槽

內置RTC功能 (需自行安裝市售CR1620 3V電池)
